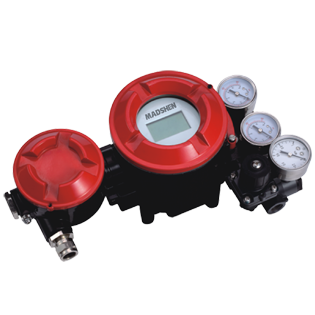

MDSVP5600系列智能阀门定位器是在中国推出的智能型二线制现场仪表，作为气动阀门的重要配套控制部件，广泛运用于石油、化工、电力、冶金、轻工等领域。
1、MDSVP的电气结构原理，避免了传统定位器因机械特性带来的输出震荡、零点漂移等性能不稳定的弱点，使调节阀控制更平稳。
2、原装压电阀动作时间<20ms，定位精度高，可减小因定位不准导致的阀位开度震荡，提升调节阀控制精度。
3、MDSVP的阀门特性修正曲线和分程控制功能，可扩充调节阀应用范围。
4、MDSVP采用特殊的结构设计，在内部形成微震压，隔绝外部气体对腔体的渗透，更适应复杂恶劣的工况条件。
5、MDSVP电气转换单元采用无机械、全密封结构，原装压电阀平均无故障开关次数高达20亿次，可靠性极高。
6、MDSVP自带流量调节装置，可通过底座调节钮精确控制输入到执行机构的空气流量，从而消除小容量执行机构的振荡现象。
7、MDSVP自带三断保位，无需外配电磁阀、锁止阀等附件就可实现阀位自保输出或开关量连锁切换，可避免调节阀动作失效而危及生产。
8、MDSVP采用最新电气转换技术和德原装压电阀组，稳态耗气量小于36升/小时（常规定位器为400升/小时），一年能节省用电1400余度（石化能耗计算国家标准）。
9、MDSVP可1分钟内自整定零点及行程，现场调教无需外接信号源；大批量的应用，可以通讯下载参数；所有操作只需3个按键完成。
10、MDSVP带双排7字液晶、旋转开度和可选压力表显示，能清晰直观的反应现场工况。
11、MDSVP独有的紧急模式，可在现场不打开封闭壳体的情况下直接手动操作调节阀。
型号 | MDSVP500 | MDSVP5500 | MDSVP5600 | ||
压电阀 | 产地 | Altenstadt | |||
型号 | P6系列 | P9系列 | |||
气指标 | 气源标准 | 符合ISO 8573-1 固体颗粒尺寸和密度：等级2 油浓度：等级2 压力工况露点：2 级或至少低于最低环境温度10K | |||
气源压力 | 0.14~0.7Mpa | ||||
泄漏量 | <0.6L/H | ||||
稳态耗气量 | <36L/H | ||||
输入输出 | 适应执行机构 | 单、双作用 | |||
行程范围 | 直行程10~100mm；角行程30~120° | ||||
输入信号 | |||||
反馈信号 | 4~20mA | ||||
开关输入 | 干节点，用于自保联锁功能 | ||||
开关输出 | - | 2路24V 2A行程开关，2路电子开关 | - | ||
输出特性修正 | 线性、等百分比（1：25，1：33，1：50）、快开、用户自定义20段曲线 | ||||
通讯方式 | HART | ||||
显示方式 | 液晶显示 | 2排7字，尺寸22×38mm | |||
开度显示 | - | 0~100%，可旋转 | - | ||
压力表显示 | 2~3压力表选配 | ||||
组态操作 | 自整定 | 自整定阀门零点及满量程，最小死区和最小预判 | |||
自诊断 | 整定过程、阀位超限、阀门堵转 | ||||
就地手动操作 | 3个按钮就地手动操作阀位开度 | ||||
精度 | 死区 | 0.1~10% | |||
线性度 | 0.5% | ||||
灵敏度 | 0.1% | ||||
重复性 | 0.2% | ||||
防雷 | 外壳电压保护水平 | - | 线－线：65V 线－地：<700V | ||
响应时间 | - | 线－线：<4ns 线－地：<20ns | |||
电流冲击峰值 | - | 10KA | |||
电压冲击峰值 | - | 20KV | |||
工作环境 | 环境温度 | -20~70℃ | |||
环境湿度 | 5~95%RH | ||||
抗振性能 | 15~150Hz/2g | ||||
防护等级 | IP65 | ||||
防爆等级 | Exia IIcT4~T6 | Exd IIcT4~T6 | |||
:
:
:
:
:
