概述

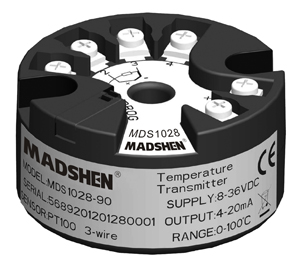

MDS1028是一种通用智能型两线制温度变送器，可用于检测热电阻，热电偶，毫伏和电阻信号，用户可通过PC组态设置输入类型和量程范围，并拥有优异的性能、可靠性和抗干扰能力；广泛适用于各种工业应用。



特性

●热电阻，热电偶通用，可通过PC组态配置

●输入输出电磁隔离

●超低工作电压，支持更高负载电阻

●内置冷端补偿

●24位数字化转换结合数字线性化技术，精度更高

●真空灌封工艺，抗震防潮

●电磁兼容性符合EN 61326 和EN21

●适合安装于标准接线盒（DIN B）内



输入信号与基本误差



MDS1028		输入范围		基本误差
输入类型		测量范围	最小量程	绝对误差	量程误差
热 电 阻	Pt 100	-200～850℃	50℃	±0.4℃	±0.2%F.S
	Pt 1000	-200～850℃	50℃	±0.6℃	±0.2%F.S
	Cu50	-50～150℃	50℃	±0.4℃	±0.2%F.S
	Cu100	-50～150℃	50℃	±0.4℃	±0.2%F.S
	Ni1000	-60～250℃	50℃	±0.6℃	±0.2%F.S
线性电阻		0-400Ω	20Ω	0.2Ω	±0.2%F.S
		0-4000Ω	100Ω	0.5Ω	±0.2%F.S
热 电 偶	K型	-200～1372℃	50℃	±1℃	±0.2%F.S
	S型	0～1768℃	200℃	±3℃	±0.2%F.S
	E型	-200～1000℃	50℃	±1℃	±0.2%F.S
	B型	100～1820℃	200℃	±3℃	±0.2%F.S
	R型	0～1768℃	200℃	±3℃	±0.2%F.S
	T型	-200～400℃	50℃	±1℃	±0.2%F.S
	J型	-200～1200℃	50℃	±1℃	±0.2%F.S
	N型	-200～1300℃	50℃	±1.5℃	±0.2%F.S
毫伏电压		-10～100mV	10mV	40uV	±0.2%F.S

















































备注：1、精度测试时环境温度25±2℃,24V电源电压，250欧负载；

2、应用时实际误差取绝对误差和量程误差的最大值。







工作电源

电源电压：8～36V

电源允许纹波：V_p-p＜1.0%

电源电压影响：＜0.002% F.S /V

绝缘

绝缘电阻：≥500MΩ（500VAC）

绝缘强度：1500VAC/60s（漏电流小于1.0mA）

输入

输入信号：热电阻、热电偶、毫伏与电阻信号

具体参见输入信号与基本误差

输出

2线制4-20mA输出，输出信号与输入信号成线性关系

线性输出范围：3.9 mA≤I≤21.0mA

故障低报警值：  3.5～3.8mA   (出厂默认3.8mA，用户可配置)

故障高报警值：21.0～22.0mA   (出厂默认22mA，用户可配置)

输出纹波：V_p-p≤20mV

基本误差

基本误差：≤±0.2 % F.S（具体参见输入信号与基本误差）

温度漂移

温度漂移：≤±0.01% F.S/℃

最大负载

最大负载电阻 =  (供电电压 – 8V) / 0.022A。

当供电电压为24V时，最大负载为727Ω



热电阻相关参数

允许传感器单根电缆线最大线电阻：10Ω
传感器电缆线电阻影响：0.05Ω/10Ω
热电阻激励电流：≤250uA
热电阻连接方式：两线或三线制输入，用户可配置，默认三线制

热电偶相关参数

冷端补偿方式：内部或外部补偿，用户可配置，出厂默认内部补偿
内部补偿精度：≤0.5℃（0～70℃） ≤1℃（-40～85℃）

阻尼参数

0～60s，用户可配置，出厂默认为0.0s

启动时间

变送器电源接通后5分钟后可达到技术规格范围内的性能

响应时间（T90）

阻尼参数为0时，响应时间≤1s



如需详细资料请下载：MDS1028两线制智能温度变送器















:

:

:

:

:
